ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series Leave a comment

ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series

Fujifilm X-T3 ถือเป็นกล้อง Mirrorless ระดับ Semi – Pro รุ่นล่าสุดจากค่าย Fujifilm ที่ได้มีการพัฒนาและปรับเปลี่ยนในหลายๆส่วน โดยเฉพาะในส่วนของ Sensor และ หน่วยประมวลผล ที่ถือว่าเปิด Generation ที่ 4 เป็นที่เรียบร้อยจากการมาของ Sensor X-Trans IV นั่นเองครับ ทั้งนี้เจ้า Fujifilm X-T3 นั้นทีมงาน Zoomcamera อยู่ระหว่างการเตรียมข้อมูลในการนำเสนอรีวิวให้เพื่อนๆได้รับชมกันครับ สำหรับวันนี้มีอีกเรื่องที่น่าสนใจเกี่ยวกับ Fujifilm X-T3 ครับ โดยเป็นเรื่องที่เกี่ยวข้องกับ Quality ในด้านงานประกอบ ซึ่ง Website อย่าง Petapixels ได้มีการนำเจ้า Fujifilm X-T3 มาทำการแกะเพื่อดูภายในของเจ้า Fujifilm X-T3 ให้ได้ชมกันครับ ซึ่งจะเป็นอย่างไรนั้นมาดูกันเลยจ้า

*** ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series ***

ส่วน Top Plate

ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series

Top Plate หรือ บริเวณชิ้นบนของตัวกล้อง Fujifilm X-T3 จะครอบคลุมไล่ตั้งแต่ Dial ซ้าย / กะโหลกช่องมองภาพ / Dial ขวา เป็นแนวยาวติดกัน ฉะนั้น หาก Fujifilm X-T3 ของใครมีอาการเสียส่วนใด ส่วนนึงของบริเวณ Top Plate แล้วละก็ มีความเป็นไปได้ที่จะโดนเปิดชิ้นส่วนบริเวณนี้ออกทั้งหมดเลยละครับ จากภาพจะเห็นว่าจำเป็นต้องขันน๊อตที่บริเวณใต้ช่องมองภาพ ( EVF ) เพื่อให้ชิ้นส่วนที่ยึดติดกันนั้น คลายตัวเสียก่อน ถือว่ามีความแน่นหนาในระดับนึงเลยครับ

ส่วน Bottom Plate

ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series

Bottom Plate หรือ บริเวณชิ้นล่างของตัวกล้อง Fujifilm X-T3 ในส่วนนี้นั้น มีการซ่อนจุดขันน๊อตได้อย่างแนบเนียนเลยทีเดียวครับ ซึ่งบริเวณที่จำเป็นต้องขันเพื่อคลายน๊อตออกมานั้น ต้องเปิดแผ่นยางที่ประกบอยู่ด้านหลังของตัวกล้องออกซะก่อนครับ เท่ากับว่าแผ่นยางดังกล่าวช่วยปกป้องจุดบริเวณดังกล่าวได้เป็นอย่างดี และพร้อมจะเป็นด่านแรก หากในกระบรวนการซ่อมกล้อง Fujifilm X-T3 และจำเป็นต้องเปิด Bottom Plate นั่นเอง ทั้งนี้การขันน๊อตเพื่อเปิด Bottom Plate ออกมานั้น จะทำให้พบว่าชิ้นส่วนของ Bottom Plate แยกอิสระกับช่องใส่แบตนั่นเอง แค่คิดถึงจำนวนชิ้นส่วนแล้วบอกเลยว่าเยอะแน่นอน

ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series

ส่วน Body

ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series

มาถึงจุด Centet ที่สำคัญที่สุดของตัวกล้องในแต่ละรุ่นกันแล้วครับ สำหรับเจ้า Fujifilm X-T3 นั้น การจะแกะส่วนนี้ออกมาได้นั้น จะต้องไขน๊อตในส่วนของ Top Plate และ Bottom Plate ออกมาก่อนครับ เนื่องจากบางชิ้นส่วนจะมีน๊อตที่เชื่อมระหว่างชิ้นส่วนทั้ง 3 ส่วนเข้าด้วยกันครับ อย่างเช่นหากต้องการจะนำจอ LCD ออกมา ก็จำเป็นต้องไขน๊อตในบริเวณ Bottom ออกซะก่อน จากนั้นจะมีสกรูอีก 2 – 3 ตัวออกมายึดไว้หลายมุม เมื่อนำจอออกมาได้เราจะพบกับเมนบอร์ดที่มีขั้วต่อที่จัดตำแหน่งอย่างประณีตและการเชื่อมต่อด้วยสายต่างๆถึง 11 สายเลยทีเดียวครับ

ภาพนี้แสดงถึงส่วนที่เชื่อมระหว่าง บอร์ด กับ Sensor ครับ

ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series

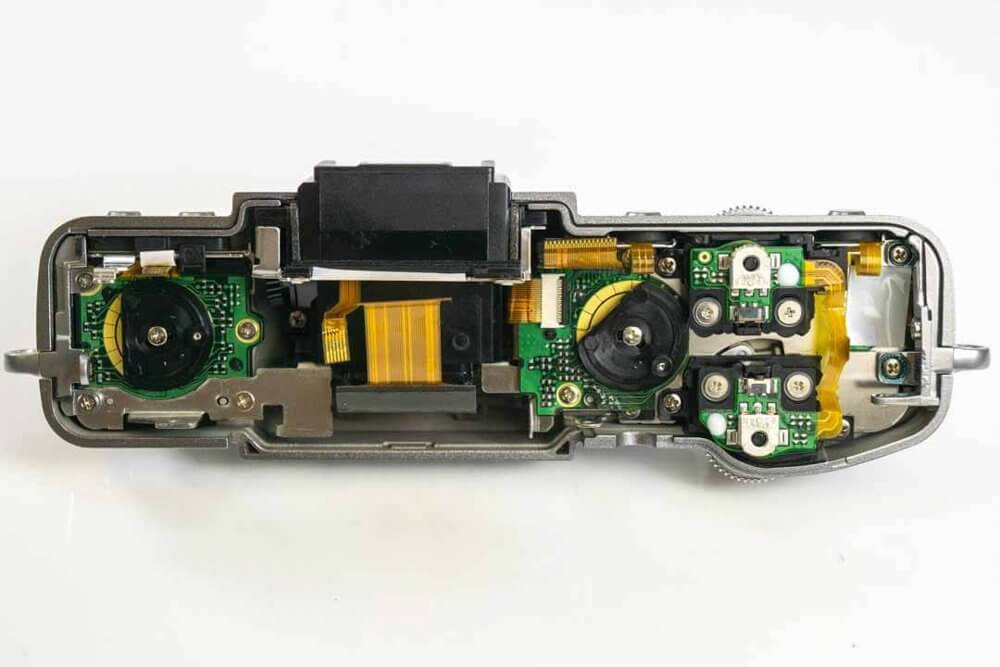

หน้าตาภายในของ Top Plate ที่ชิ้นส่วนต่างๆจัดเรียงกันอย่างสวยงาม

ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series

Board ของตัวกล้อง Fujifilm X-T3 ครับ ทั้งในส่วนของด้านหน้าและด้านหลัง

ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series

ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series

เมื่อเอา Board ออกมาแล้ว จะเห็นบริเวฯด้านขวานั้น ก็คือ Dual Slot ที่ไว้สำหรับใส่ Memory Card นั่นเองครับ

ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series

จุดไคลแม็กสำหรับ Content นี้ คงจะหนีไม่พ้นก็นำ Sensor ออกมานั่นเองครับ แต่ทั้งนี้ Sensor ก็เหมือนหัวใจของกล้อง ฉะนั้นการจะนำออกมานั้นต้องไม่ธรรมดาแน่นอน และ ต้องนำออกมาด้วยความระมัดระวังด้วยครับ เพราะ บริเวณชิ้นส่วนของ Sensor นั้น ห้อมล้อมไปด้วยสายเชื่อมต่อที่สำคัญ ซึ่งหากพาดเพียงเล็กน้อย กล้องอาจจะทำงานได้ไม่ครบ 100% เลยนะครับ ภาพด้านล่างนี้จะเป็นชุดชัตเตอร์ โดยจะเป็นในส่วนของ Mechanic Shutter ครับ

ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series

สุดท้าย นี่คือ หัวใจหลักของ Fujifilm X-T3 ซึ่งจะเป็นใครไปไม่ได้ นอกจาก Sensor X-Trans IV ซึ่งเจ้า Sensor รุ่นนี้ถือว่าเป็น Sensor ใน Generation ที่ 4 ของตระกูล X-Series เป็นที่เรียบร้อยครับ ความพิเศษอีกอย่างคือ เป็น Sensor ที่ออกแบบใหม่ในลักษณะ BSI (backside illuminated) CMOS โดยเป็นการกลับด้านตัวโมดูลเพื่อให้สามารถรับแสงได้ดียิ่งขึ้น ทำให้ Output ที่ได้มี Performance ที่สูงขึ้น DR ดีขึ้น และ Noise ลดน้อยลงนั่นเองครับ

ชำแหละ : แกะกล้องส่องภายใน Fujifilm X-T3 น้องใหม่ X-Series

Credit  >>> petapixels
