เกิดอะไรขึ้นเมื่อเรากดชัตเตอร์ ม่านชัตเตอร์และรูรับแสงทำงานอย่างไร Leave a comment

เกิดอะไรขึ้นกับม่านชัตเตอร์และรูรับแสง ในเสี้ยววินาทีที่กดชัตเตอร์

หลายท่านที่ชื่นชอบการถ่ายภาพ คงพอรู้เรื่องม่านชัตเตอร์ และรูรับแสงกันมาพอสมควรแล้ว ส่วนมากจะเข้าใจในเรื่องผลของความไวชัตเตอร์และรู้รับแสงที่มีต่อภาพ ว่าตั้งรูรับแสงกว้าง/แคบมีผลอะไร ชัตเตอร์ไว/ช้าส่งผลยังไงกับภาพ แต่วันนี้เราจะมาพูดถึงเรื่องลำดับการทำงานและความสัมพันธ์ของทั้งสองกลไล มาดูกันว่ามีอะไรเกิดขึ้นบ้างในเสี้ยววินาทีที่เรากดชัตเตอร์ถ่ายภาพ

มาแอบดูชัตเตอร์ทำงานกันเถอะ

วิธีการเรียนรู้เรื่องนี้ที่ง่ายที่สุดก็คือการมานั่งจ้องดูว่ามีอะไรเกิดขึ้นตามลำดับขั้นตอนอย่างไร แต่ถ้าให้มานั่งจ้องชัตเตอร์กันจริงๆก็คงไม่ไหว มีคนใจดีถ่ายวีดีโอและนำมา playback ในโหมด Slowmotion ให้เราค่อยๆดูกันสบายๆ นั่งสบายๆ หรี่ลำโพงลงหน่อยแล้วดูคลิปนี้กันก่อนแล้วเดี๋ยวจะมาลงรายละเอียดกันให้ชัดๆทีละช็อตเลย

Nikon D3 slow motion - Continuous 11fps

คลิปข้างบนเป็นการทำงานของชุดม่านชัตเตอร์ของกล้อง Nikon D3 ที่ความเร็วถ่ายภาพต่อเนื่อง 11 ภาพต่อวินาที โดยใช้ค่าความไวชัตเตอร์ 1/4000 วินาที และรูรับแสง f/16 ภาพด้านซ้ายแสดงให้เห็นการทำงานของรูรับแสงของกล้อง ภาพขวาก็เป็นชุดชัตเตอร์ตั้งแต่กระจกสะท้อนและม่านชัตเตอร์ ทั้งหมดบันทึกวีดีโอไว้ที่ความเร็ว 5000fps และนำมาเล่นให้ดูในความเร็วปกติทำให้เป็นภาพ slowmotion อย่างที่เห็น มาไล่ทีละ step กันเลย

รู้จักกับเจ้าสองกลไกนี้มาขึ้นผ่านบทความที่เกี่ยวข้อง

เกิดอะไรขึ้นเมื่อเรากดชัตเตอร์ ม่านชัตเตอร์และรูรับแสงทำงานอย่างไร
เกิดอะไรขึ้นเมื่อเรากดชัตเตอร์ ม่านชัตเตอร์และรูรับแสงทำงานอย่างไร

1. สภาะวะปกติรูรับแสงเปิดกว้างเต็มที่เพื่อให้เรามองในช่องมองภาพได้สว่างชัดเจน กระจกยังปิดอยู่

เกิดอะไรขึ้นเมื่อเรากดชัตเตอร์ ม่านชัตเตอร์และรูรับแสงทำงานอย่างไร
เกิดอะไรขึ้นเมื่อเรากดชัตเตอร์ ม่านชัตเตอร์และรูรับแสงทำงานอย่างไร

2. ขณะที่กดชัตเตอร์จมแล้ว กระจกจะยกขึ้นทำให้มองเห็นม่านชัตเตอร์เป็นแผ่นๆ(ขวา) ในตอนนี้ช่องมองภาพจะมืดสนิทเพราะแสงไม่สะท้อนขึ้นไปแล้ว ขณะเดียวกันรูรับแสงจะหรี่ลงให้เท่ากับค่าที่เราตั้งไว้ (F/16)

เกิดอะไรขึ้นเมื่อเรากดชัตเตอร์ ม่านชัตเตอร์และรูรับแสงทำงานอย่างไร
เกิดอะไรขึ้นเมื่อเรากดชัตเตอร์ ม่านชัตเตอร์และรูรับแสงทำงานอย่างไร

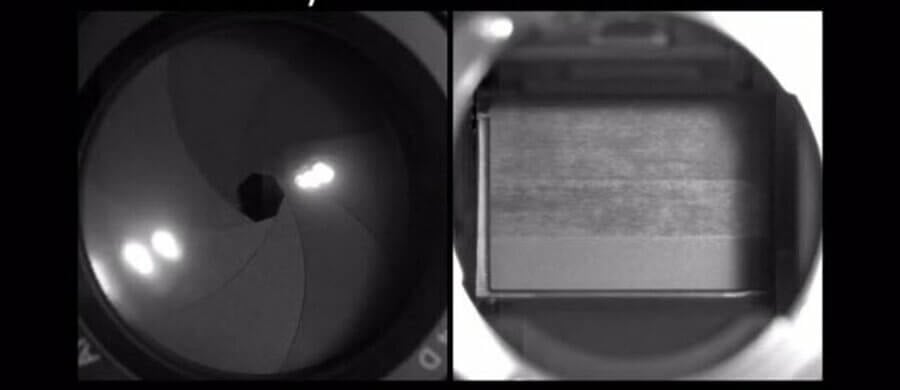

3. ม่านชัตเตอร์ชุดล่างเริ่มวิ่งลงและชุดบนก็ตามลงมาติดๆแทบจะทันที เพราะตั้งค่าความไวชัตเตอร์ไว้สูงถึง 1/4000 วินาที ทำให้เห็นเหมือนเป็นร่องแคบๆวิ่งจากบนลงล่าง ระหว่างนั้น รูรับแสงก็จะคงขนาดเท่าที่ตั้งไว้ตลอด แสงที่ผ่านเลนส์และรูรับแสงเข้ามาจะตกลงบนเซนเซอร์ตามรูเปิดตรงกลางระหว่างม่านชัตเตอร์ทั้ง 2 ชุด หากเราตั้งความไวชัตเตอร์ช้าๆกว่านี้ จะเห็นม่านชุดล่างวิ่งลงจนสุดเผยให้เห็นเซนเซอร์เต็มๆ แล้วม่านชุดบนค่อยตกลงตามมา ลองดูได้ที่วีดีโอตัวปิดท้ายบทความนี้

ม่านชัตเตอร์ทั้งสองชุดตกลงปิดหมดเรียบร้อย
ม่านชัตเตอร์ทั้งสองชุดตกลงปิดหมดเรียบร้อย

4. ม่านชัตเตอร์ทั้งสองชุดตกลงปิดหมดเรียบร้อย เสร็จกระบวนการบันทึกภาพลงเซนเซอร์ หลังจากนี้จะเป็นกลไกการกลับเข้าสู่ตำแหน่งเริ่มต้นอีกครั้ง

กระจกเริ่มตกลงมาปิด
กระจกเริ่มตกลงมาปิด

5. กระจกเริ่มตกลงมาปิด ม่านชัตเตอร์ทั้งสองชุดก็กำลังเลื่อนกลับขึ้นไปพร้อมๆกัน ไม่มีร่องแสงผ่านเหมือนตอนขาลง ขณะเดียวกันรูรับแสงของเลนส์ก็เริ่มขยายออกเพื่อกลับสู่การเปิดรับแสงเต็มๆ

กระจกยกลงเต็มที่
กระจกยกลงเต็มที่

6. กระจกยกลงเต็มที่ สะท้อนภาพขึ้นช่องมองภาพให้กลับมามองเห็นได้ตามเดิม และรูรับแสงก็ขยายสุดเหมือนตอนเริ่มต้น พร้อมจะลั่นชัตเตอร์ครั้งต่อไปแล้ว

ปิดท้ายด้วยวีดีโออีกตัวของ Nikon D4 ตั้งค่าที่ 10 ภาพต่อวินาที ความไวชัตเตอร์ช้าลงเป็น 1/200 ทำให้เห็นระยะห่างของม่านชัตเตอร์ทั้งสองชุดมากขึ้น แถมยังได้ฟังเสียงลั่นชัตเตอร์รัวๆกันเต็มสองหูอีก

Nikon D4 Shutter Burst
